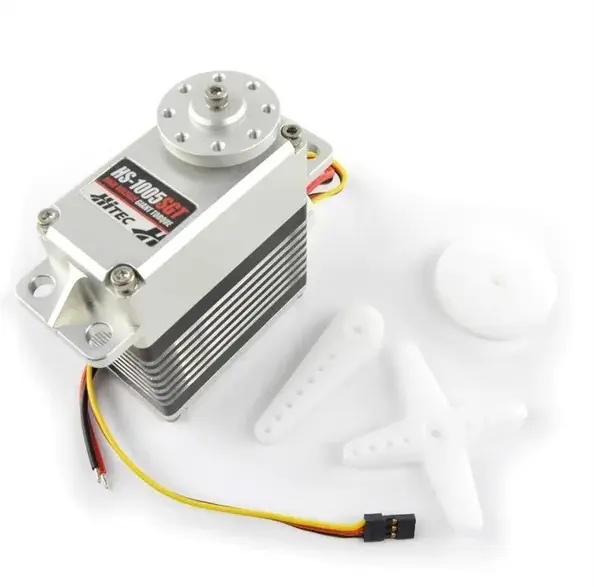

Hitec HS1005SGT

Сервопривод Hitec HS-1005SGT — это флагманское устройство промышленного класса, предназначенное для задач, требующих экстремально высокого крутящего момента и исключительной надежности. Эта модель относится к серии «Giant Scale» и часто используется в крупномасштабных беспилотных летательных аппаратах (БПЛА), промышленной робототехнике и специальных проектах, где обычные сервомашинки не справляются с нагрузкой.

Общее описание

HS-1005SGT представляет собой высокоэффективный цифровой сервопривод, работающий при высоком напряжении (High Voltage). Он заключен в полностью алюминиевый корпус, который выполняет роль радиатора для отвода тепла при интенсивной работе. Основной упор в конструкции сделан на долговечность: внутри установлена мощная стальная зубчатая передача, способная выдерживать колоссальные механические напряжения без деформации.

Основные характеристики

• Крутящий момент: Это одна из самых мощных серийных сервомашинок в мире. При питании 14.8 В (4-элементный LiPo аккумулятор) она выдает крутящий момент до 110 кг·см, что позволяет управлять очень тяжелыми рулевыми поверхностями или механизмами.
• Рабочее напряжение: Модуль оптимизирован для работы в широком диапазоне напряжений — от 11.1 В до 14.8 В. Это позволяет подключать его напрямую к силовым аккумуляторам без использования мощных регуляторов напряжения (BEC).
• Скорость работы: Несмотря на огромную мощность, сервопривод сохраняет достойную скорость — порядка 0.19 сек / 60° при максимальном напряжении, что обеспечивает быстрый отклик системы управления.
• Тип мотора: Используется специализированный бесколлекторный (brushless) мотор промышленного типа, который обладает повышенным ресурсом и не подвержен износу щеток.
• Управление: Цифровая схема управления с высоким разрешением обеспечивает точное позиционирование и минимальный люфт (deadband).

Особенности и конструкция

• Полностью стальной редуктор: Все шестерни изготовлены из высокопрочной стали. Это критически важно для предотвращения «слизывания» зубьев при резких ударных нагрузках или блокировке механизма.
• Защита и охлаждение: Корпус, выточенный на станке с ЧПУ, полностью герметичен (защита от пыли и брызг) и имеет оребрение для эффективного пассивного охлаждения мотора и электроники.
• Двойные шарикоподшипники: Выходной вал установлен на двух массивных шарикоподшипниках, что исключает осевой и радиальный люфты даже при работе с длинными рычагами.
• Программируемость: Как и большинство цифровых сервоприводов Hitec, эта модель позволяет настраивать параметры через специальный программатор (например, изменять направление вращения, скорость, конечные точки и мягкий старт).
• Габариты: Из-за своей мощности устройство значительно крупнее стандартных сервоприводов (размеры примерно 64 x 33 x 73 мм), что необходимо учитывать при проектировании посадочного места.
• Вал: Выходной вал имеет специфический усиленный профиль, рассчитанный на передачу огромного усилия, что требует использования специальных металлических качалок (сервохорнов), идущих в комплекте.

Этот сервопривод является бескомпромиссным решением для систем, где отказ механизма недопустим, а нагрузки измеряются десятками килограммов. Она широко применяется в механизмах выпуска шасси тяжелых БПЛА, рулях направления крупных авиамоделей и в профессиональных роботехнических манипуляторах.
